閉式液氮循環系統通過封閉式熱力學循環實現液氮的零排放與冷能高效復用，其核心在于精密的熱力循環與低溫連接架構。以下是系統的工作原理與關鍵連接方式詳解：

一、 系統工作原理：冷能閉環循環

系統運行分為四個核心階段：

1. 冷量釋放與氣化
   液氮在低溫換熱器中吸收目標設備熱量（如半導體反應腔），發生相變（-196℃液氮→氣態氮）。整個過程嚴格密封，杜絕外部污染。

2. 低溫氣體回收
   氣化氮氣（約-150℃）通過絕熱回收管路輸送至再液化單元，關鍵控制參數：

   • 溫度維持<-100℃以降低液化能耗

   • 壓力穩定在0.3-0.8MPa優化壓縮效率

3. 多級壓縮純化
   氣體依次經過：

   • 分子篩吸附塔：去除水汽、氧雜質（露點≤-70℃）

   • 三級離心壓縮機：逐級增壓至2.0-2.5MPa（單級溫升≤40℃）

   • 油分離器：保障氮氣純度>99.999%

4. 低溫再液化與存儲
   高壓氮氣進入克勞德循環制冷機完成液化：

   • 預冷段：液氮浴冷卻至-193℃

   • 節流膨脹：焦耳-湯姆遜閥降壓至0.6MPa實現部分液化（效率≥30%）

   • 未液化氣體返回壓縮機，液態氮注入儲罐循環使用

二、 關鍵設備連接方式

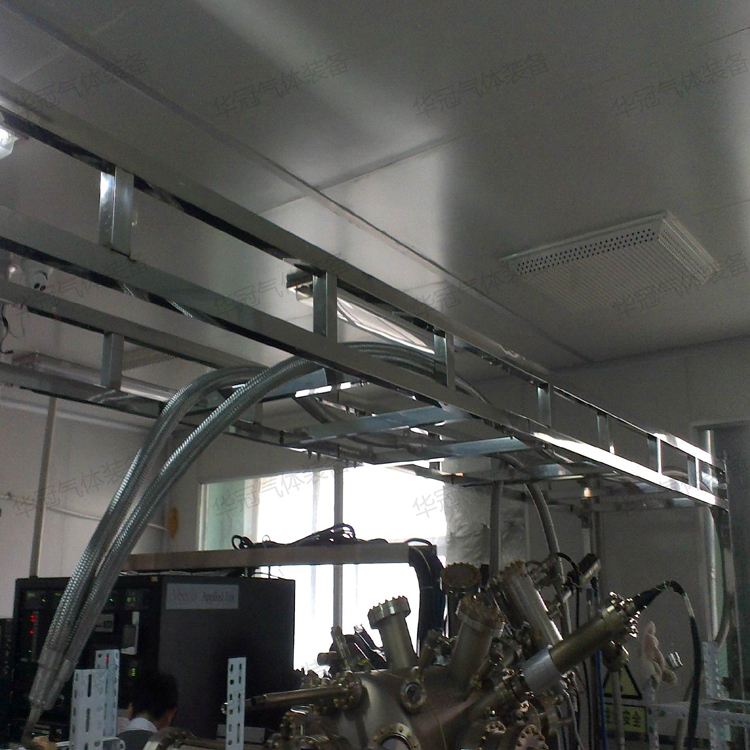

1. 深冷區連接（-196℃級）

• 換熱器-輸液管：真空夾套硬管配合金屬波紋補償器，軸向補償量±15mm，漏熱<3W/m

• 儲罐-輸液閥：VCR金屬墊圈密封（Cu/Ni復合材料），氦檢漏率≤1×10?? Pa·m3/s

• 氣相回收管路：多層絕熱軟管（MLI+聚酰亞胺護套），耐壓1.5MPa，小彎曲半徑8倍管徑

2. 壓縮純化單元連接

• 管路接口：ISO-KF真空法蘭（DN25-DN100）

• 密封技術：全氟醚橡膠（FFKM）密封圈抵御油汽滲透

• 防振設計：壓縮機出口加裝波紋管膨脹節，吸收±5mm振動位移

3. 跨溫區過渡連接

• 結構方案：梯度真空夾套管（內管316L不銹鋼，夾套真空度≤10?3Pa）

• 熱阻斷設計：玻璃鋼支撐架（導熱系數<0.5W/m·K）切斷熱傳導路徑

• 流程銜接：高壓氣相經液氮預冷后進入膨脹閥，分離器將液氮導入儲罐，未液化氣體返回壓縮機入口

三、 系統核心優勢

1. 冷能高效回收
   閉式循環冷量利用率達85%，較開式系統節能3-5倍
   案例：半導體刻蝕設備年節約液氮超200噸

2. 本質安全設計
   全封閉結構消除氮氣泄漏風險，室內應用無需額外通風

3. 壓力智能平衡
   儲罐氣相空間直連壓縮機入口，壓力波動控制在±0.05MPa內

---

四、 典型系統拓撲示例

超導磁體冷卻系統連接流程：

1. 液氮從儲罐經真空輸液管輸送至80K輻射屏

2. 低溫氮流經超導線圈冷頭吸收熱量氣化

3. 氣態氮通過集氣管進入真空絕熱回收管

4. 氣體經分子篩凈化后進入三級壓縮機增壓

5. 高壓氮氣在克勞德制冷機中再液化

6. 新生液氮返回儲罐完成閉環

運行參數：

• 液氮循環量：12L/h

• 系統漏熱：<15W（-196℃至室溫區間）

• 冷頭溫度穩定性：±0.2K

五、 技術突破點

• 兩相流控制：文丘里減壓裝置抑制補液管閃蒸

• 密封抗失效：金屬面密封（ConFlat法蘭）替代橡膠密封

• 動態熱補償：多層絕熱+真空夾套組合使管路熱侵入<5W/m

閉式液氮循環系統通過熱力學循環與精密連接的協同，實現了深冷環境的可持續運行。其模塊化設計已應用于超導研究、量子計算等高精尖領域，成為突破低溫技術瓶頸的核心基礎設施。

---
